固態繼電器(Solid State Relays,縮寫SSR)是一種無觸點電子開關，由分立元器材、膜固定電阻網絡和芯片，選用混合技能拼裝來完成操控回路(輸入電路)與負載回路(輸出電路)的電阻隔及信號耦合，由固態器材完成負載的通斷切換功用，內部無任何可動部件。



盡管市場上的固態繼電器類型標準繁復，但它們的作業原理基本上是類似的。主要由輸入(操控)電路，驅動電路和輸出(負載)電路三有些構成。



　　固態繼電器的輸入電路是為輸入操控信號供給一個回路，使之變成固態繼電器的觸發信號。固態繼電器的輸入電路多為直流輸入也有交流輸入，單個的為溝通輸入。直流輸入電路又分為阻性輸入和恒流輸入。阻性輸入電路的輸入操控電流隨輸入電壓呈線性的正向改變。恒流輸入電路，在輸入電壓到達必定值時，電流不再隨電壓的增加而顯著增大，這種繼電器可適用于恰當寬的輸入電壓規模。



　　固態繼電器的驅動電路能夠包含阻隔耦合電路、功用電路和觸發電路三有些。阻隔耦合電路，當前多選用光電耦合器和高頻變壓器兩種電路方式。常用的光電耦合器有光-三極管、光-雙向可控硅、光-二極管陣列(光-伏)等。高頻變壓器耦合，是在必定的輸入電壓下，形成約10MHz的自激振蕩，通過變壓器磁芯將高頻信號傳遞到變壓器二次側次級。電路可包含檢波整流、過零、加快、維護、顯現等各種功用電路。觸發電路的作用是給輸出器材供給觸發信號。



　　固態繼電器的輸出電路是在觸發信號的操控下，完成固態繼電器的通斷切換。輸出電路主要由輸出器材(芯片)和起瞬態按捺作用的吸收回路構成，有時還包含反饋電路。當前，各種固態繼電器運用的輸出器材主要有晶體三極管(Transistor)、單向可控硅(Thyristor或SCR)、雙向可控硅(Triac)、MOS場效應管(MOSFET)、絕緣柵型雙極晶體管(IGBT)等。



　　固態繼電器原理 固態繼電器(Solidstate Relay, SSR)是一種由固態電子組件構成的新式無觸點開關，利用電子組件(如開關三極管、雙向可控硅等半導體組件)的開關特性，到達無觸點、無火花、而能接通和斷開電路的意圖，因而又被稱為“無觸點開關”。相對于以往的“線圈—簧片觸點式”繼電器(Electromechanical Relay, EMR)，SSR沒有任何可動的機械零件，作業中也沒有任何機械動作，具有逾越EMR的優勢，如反響快、牢靠度高、壽命長(SSR的開關次數可達108″109次，比通常EMR的106高出百倍)、無動作噪聲、耐震、耐機械沖擊、具有杰出的防潮防霉防腐特性。這些特色使SSR在軍事、化工、和各種工業民用電控設備中均有廣泛應用。固態繼電器的操控信號所需的功率極低，因而能夠用弱信號操控強電流。



　　一起溝通型的SSR選用過零觸發技能，使SSR能夠安全地用在計算機輸出接口，不會像EMR那樣發生一系列對計算機的攪擾，甚至?xí)率箛谰敊C。對比常用的是DIP封裝的型式。操控電壓和負載電壓按運用場合能夠分紅溝通和直流兩大類，因而會有DC-AC、DC-DC、AC-AC、AC-DC四種型式，它們別離在溝通或直流電源上做負載的開關，不能混用。



　　按負載電源的類型不一樣可將SSR分為溝通固態繼電器(AC—SSR)和直流固態繼電器(DC—SSR)。AC—SSR是以雙向晶閘管作為開關器材，用來接通或斷開溝通負載電源的固態繼電器。AC—SSR的操控觸發方法不一樣，又可分為過零觸發型和隨機導通型兩種。過零觸發型AC—SSR是當操控信號輸入后，在溝通電源通過零電壓鄰近時導通，故攪擾很小。隨機導通型AC—SSR則是在溝通電源的任一相位上導通或關斷，因而在導通瞬間也許發生較大的攪擾。





　　1.2 作業原理

　　過零觸發型AC—SSR為四端器材，其內部電路如圖1所示。1、2為輸入端，3、4為輸出端。R0為限流電阻，光耦合器將輸入與輸出電路在電氣上阻隔開，V1構成反相器，R4、R5、V2和晶閘管V3構成過零檢查電路，UR為雙向整流橋，由V3和UR用以獲得使雙向晶閘管V4敞開的雙向觸發脈沖，R3、R7為分流電阻，別離用來維護V3和V4，R8和C構成浪涌吸收網絡，以吸收電源中帶有的尖峰電壓或浪涌電流，避免對開關電路發生沖擊或攪擾。



　　要指出的是所謂“過零”并非真的有必要是電源電壓波形的零處，而通常是指在10～25V或-(10～25)V區域內進行觸發，如圖2所示。圖中溝通電壓分三個區域，Ⅰ區為-10V～+10V規模，稱為死區，在此區域中參加輸入信號時不能使SSR導通。Ⅱ區為10～25V和-(10～25)V規模，稱為響應區，在此區域內只需參加輸入信號，SSR當即導通。Ⅲ區為幅值大于25V的規模，稱為按捺區在此區域內參加輸入信號，SSR的導通被按捺。



　　當輸入端未加電壓信號時，光耦合器的光敏晶體管因未接納光而截止，V1飽滿，V3和V4因無觸發電壓而截止，此刻SSR封閉。當參加輸入信號時，光耦合器中的發光二極管發光，光敏晶體管飽滿，使V1截止。此刻若V3兩頭電壓在-(10～25)V或10～25V規模內時，只需恰當挑選分壓電阻R4和R5，就可使V2截止，這樣使V3觸發導通，然后使V 4的操控極上得到從R6→UR→V 3→UR→R7或反方向的觸發脈沖，而使V4導通，使負載接通溝通電源。而若溝通電壓波形在圖2中的Ⅲ區內時，則因V2飽滿而按捺V3和V4的導通，而使SSR被按捺，然后完成了過零觸發操控，因為10～25V幅值與電源電壓幅值比較可近似看作“零”。，因而，通常就將過零電壓粗略地定義為0～±25V，即以為在此區域內，只需參加輸入信號，過零觸發型AC—SSR都能導通。



　　當輸入端電壓信號撤除后，光耦合器中的光敏晶體管截止，V1飽滿，V3截止，但此刻V4仍堅持導通，直到負載電流隨電源電壓減小到小于雙向晶閘管的保持電流時，SSR才轉為截止。



　　SSR的輸出端器材可分為雙向晶閘管和兩只單向晶閘管反并聯方式。若負載為電動機一類的理性負載，則其靜態電壓上升率dv/dt是一個主要參數。因為態電壓上升率(200V/μs)大大高于雙向晶閘管的換向目標(10V/μs)，因而若選用兩只大功率單向晶閘管反并聯替代雙向晶閘管，一方面可進步輸出功率;另一方面也可進步耐浪涌電流的沖擊能力，這種SSR稱為增強型的SSR。

?電力調整器?：是一種以晶閘管（電力電子功率器件）為基礎，以智能數字控制電路為核心。電源功率控制的電器，簡稱晶閘管MTC或 調功器 ，又稱可控硅調功器，可控硅調整器，可控硅調壓器，晶閘管調整器，晶閘管調壓器，電力調整器，電力調壓器，功率控制器。電力調整器具有效率高、無機械噪聲和磨損、響應速度極快、體積小、重量輕等很多優點。

??? “電力調功器”通過對電壓、電流和功率的精確的控制，從而實現精密控溫度。并且憑借其先進的數字控制算法，優化了電能使用效率。電力調整器對節約電能起了重要作用。

??? “電力管調功器”廣泛應用于下面領域：

??? A 電爐工業：退火爐，烘干爐，淬火爐，燒結爐，坩堝爐，隧道爐，電力調整器，箱式電爐，井式電爐，熔化電爐，滾動電爐，真空電爐，臺車電爐，淬火電爐，時效電爐，罩式電爐，氣氛電爐，烘箱，實驗電爐，熱處理，電阻爐，真空爐，網帶爐，高溫爐，窯爐，電爐。

??? B 機械設備：包裝機械，注塑機械，熱縮機械，擠壓機械，食品機械，回火設備，塑料加工，?

??? C 玻璃工業：玻璃纖維，玻璃成型，玻璃融化，玻璃印制，浮法玻璃生產線，退火槽。

??? D 汽車工業：噴涂烘干，熱成型。

??? E 節能照明：隧道照明，路燈照明，攝影燈光，舞臺照明。

??? F 化學工業：蒸餾蒸發，預熱系統，管道加熱，石油化工，溫度補償。

??? G 其它行業：鹽浴爐，工頻感應爐，淬火爐溫控，熱處理爐溫控，金剛石壓機加熱，大功率充磁/退磁設備，航空電源調壓，中央空調電加熱器溫控，紡織機械，水晶石生產，粉末冶金機械，彩色顯像管生產設備，冶金機械設備，石油化工機械，燈光平滑調節，恒壓恒流恒功率控制等領域。

上海月盛電子科技有限公司是專業生產電力調整器,固態繼電器目前受到客戶的一致好評.歡迎來電咨詢：13916163055

　　調壓模塊采用SMT工藝，DCB陶瓷基板，其體積小、外圍接線少、性能穩定、運用便當、牢靠性高。

對于固態繼電器電流的挑選，要害還是得取決于實際運轉中負載的狀況，如果阻性負載的話，固態繼電器電流標準應為負載額定電流的2倍以上。但如果是理性負載的固態繼電器電流標準應更大一些，是負載額定電流的3倍以上，電機5倍以上。
在負載電流變化較大的狀況下，固態繼電器的電流倍數、直流負載倍數都應恰當添加，但有一個總的原則是不變的，那就是為了確保全部運轉進程，負載實際工作電流不能超過固態繼電器標稱的最大輸出電流。

稀有據標明，國內生產的繼電器的附加值已經有了顯著的進步，這對整體來說是一種非常好的體現。盡管傳統的機電式繼電器將依然保持穩定的增長速度，但固態繼電器以及特種繼電器都在迅猛的開展，由此可見，固態繼電器、固態調壓器等特種繼電器將變成將來職業的主流商品。
但這還需要一段時間才可以完成，作為生產廠家，有必要大力進步自動化測驗水平，把制作、安裝的自動化工程系數進步到世界先進水平，減小與國外商品的距離。以高頻繼電器來說，將在電線范疇 、無線通訊、寬帶運送接入等需要的推進下，變成下一代通訊技能加快完善的助推器；而體積更小，適用于外表裝貼，高可靠，抗干擾功能優秀的繼電器更是有極大的需要。聯系電話號碼13916163055上海月盛電子

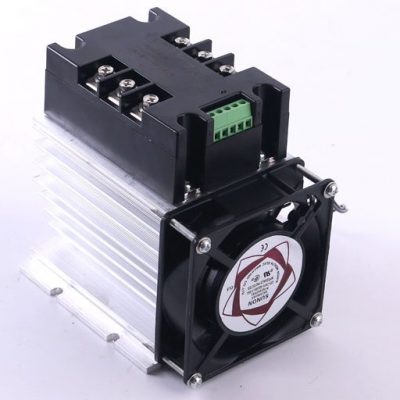

該電力調整器與帶0-5V、4-20mA的智能PID調節器或PLC配套使用；主要用與工業電爐的加熱控制、大型風機水泵軟啟動節能運行控制、。負載類型可以是三相阻性負載、三相感性負載及三相變壓器負載；三相負載可以是中心接地負載、中心不接地負載、內三角形負載及外三角形負載。

電力調整器的廣泛應用領域：

1、電爐工業：退火爐，烘干爐，淬火爐，燒結爐，坩堝爐，隧道爐，熔爐，箱式電爐，井式電爐，熔化電爐，滾動電爐，真空電爐，臺車電爐，淬火電爐，時效電爐，罩式電爐，氣氛電爐，烘箱實驗電爐，熱處理，電阻爐，真空爐，網帶爐，高溫爐，窯爐，電爐。

2、機械設備：包裝機械，注塑機械，熱縮機械，擠壓機械，食品機械，回火設備，塑料加工，紅外加熱。

3、玻璃工業：玻璃纖維，玻璃成型，玻璃融化，玻璃印制，浮法玻璃生產線，退火槽。

4、汽車工業：噴涂烘干，熱成型。

5、節能照明：隧道照明，路燈照明，攝影照明，舞臺燈光。

6、化學工業：蒸餾蒸發，預熱系統，管道加熱，石油化工，溫度補償。

7、其它行業：鹽浴爐，工頻感應爐，淬火爐溫控，熱處理爐溫控，金剛石壓機加熱，大功率充磁/退磁設備，航空電源調壓，中央空調電加熱器溫控，紡織機械，水晶石生產，粉末冶金機械，彩色顯像管生產設備，冶金機械設備，石油化工機械，燈光平滑調節，恒壓恒流恒功率控制等領域。

　　1.因為固態繼電器是由微電子電路，耦合分立電子的器件和電力電子功率器件組成的無觸點開關。用這種隔離器件實現了控制端與負載端的隔離。固態繼電器的輸入端用微小的控制信號，達到直接驅動大電流負載，但他本質上脫離了普通的控制電器(如接觸器、電磁繼電器等)。

2.而電力電子器件等晶體管類電子元件他們都是用他們那弱小的體格卻要承受與之體格不想對稱的大電壓、電流、發熱量等，其中包括過載擊穿或峰值電壓、過載電流、浪涌電壓電流、正常工作時的發熱量、頻繁快速關斷帶來的發熱量。大電壓、大電流和頻發快速響應開關都意味著會發熱，而太熱了則會擊穿燒毀固態繼電器的內部電子晶體電路)等。

3.交流和直流負載的電壓和電流特性有很大區別的，既然要考慮其電壓和電流對其的影響，那就要考慮電壓和電流的交直流不同特性。

4.綜上，必須對負載的電壓和電流有要求，終歸是為了保證所選的固態繼電器的可靠性、穩定性、安全性和控制精確性。

?

　　另外，它的系列化工作做得較好、價格便宜，應用范圍較廣。但這類繼電器也有不足之處：觸頭在高壓、大電流轉換過程中會產生火花、會引起電磁干擾并有可能產生觸頭燒損；觸頭在轉換過程時所需的時間較長（10ms左右或更長的吸合時間，干簧式繼電器吸合時間約2ms左右）；它是個機電裝置，壽命約10的5次方至10的7次方；繼電器的工作電壓較低時，其電流可達100mA；體積較大。

?

　　隨著電子產品的發展及半導體工藝技術的進步，開發出純電子器件組成的繼電器，由于它沒有活動的軛鐵及轉換觸頭，所以稱它為固態繼電器。

??? 上海月盛電子科技有限公司是專業生產主推產品有：pcb固態繼電器，單相固態繼電器，三相固態繼電器，大功率固態繼電器1000A以內，固態調壓器，可控硅觸發板，正反轉固態繼電器，散熱器，大功率可控硅模塊，整流調壓模，電力調整器，溫控儀，力矩電機控制器等一系列產品。目前受到客戶的一致好評.歡迎來電咨詢：13916163055
